5.3. Устройство газопроводов низкого и среднего давления. Общие сведения

Для подачи газа от групповых установок служат стальные газопроводы, укладываемые подземно и рассчитанные на давление чистого газа 3–5 кПа, а газовоздушных смесей — 1,5–3 кПа.

Подземные газопроводы. Трассировка газопроводов по территории населенных пунктов, внутри кварталов или дворов должна обеспечивать наименьшую протяженность газопроводов и ответвлений от них к жилым зданиям, а также максимальное удаление от надземных строений (в особенности имеющих подвалы) и ненапорных подземных коммуникаций (канализационных труб, каналов для теплопроводов и других емкостей, по которым может распространиться газ). Трассировка газопроводов по незастроенным территориям должна производиться с учетом планировки будущей их застройки.

В соответствии с требованиями действующих «Правил безопасности в газовом хозяйстве» Госгортехнадзора РФ расстояния по горизонтали между газопроводами низкого давления (до 5 кПа) и другими сооружениями должны быть в свету, м, не менее:
  • до фундамента зданий и сооружений, путепроводов и тоннелей — 2;
  • опор наружного освещения, контактной сети и связи — 1;
  • оси крайнего пути железнодорожной колеи 1520 мм — 3,8;
  • оси крайнего пути трамвая — 2,8;
  • бортового камня улицы, дороги — 1,5;
  • наружной бровки кювета или до подошвы насыпи улицы, дороги — 1;
  • фундаментов опор воздушных линий электропередачи напряжением до 1 кВ и наружного освещения — 1, свыше 1 до 35 кВ — 5, и выше — 6;
  • стволов деревьев — 1,5;
  • кустарников — не нормируется.


При прокладке газопроводов между зданиями и под арками зданий, а также на отдельных участках трассы, где приведенные расстояния не могут быть выдержаны, допускается их уменьшать до значений, обеспечивающих сохранность всех подземных сооружений при строительстве и ремонте каждого из них.

При необходимости уменьшения расстояния применяются длинномерные бесшовные трубы с увеличенной толщиной стенок; используются гнутые отводы; сварные стыки проверяются физическими методами контроля; трубы защищаются от коррозии весьма усиленной изоляцией.

Минимальные расстояния в плане между инженерными подземными сетями по горизонтали в свету должны быть, м, не менее:

• до водопровода — 1;
• бытовой канализации — 1;
• дренажной и дождевой канализации — 1;
• газопроводов низкого, среднего, высокого давления — 0,5;
• силовых кабелей до 100 кВ и кабелей связи — 1;
• тепловых сетей и общих коллекторов – 2.







Укладка двух и более газопроводов в одной траншее допускается на одном или разных уровнях (ступенями). Расстояния между газопроводами должны быть достаточными для проведения монтажа и ремонта трубопроводов, но не менее 0,4 м для труб диаметром до 300 мм.


Расстояния по вертикали в свету при пересечении подземных газопроводов всех давлений с другими подземными сооружениями и коммуникациями должны быть, м, не менее:

• водопровод, канализация, водосток, телефонная канализация и т. д.— 0,15;
• канал теплосети — 0,2;
• электрокабель, телефонный бронированный кабель — 0,5;
• электрокабель маслонаполненный (110–220 кВ) — 1.





Уменьшение расстояния между газопроводом и электрокабелем или бронированным кабелем связи возможно при условии прокладки их в футлярах, при этом расстояние в свету между газопроводом и стенкой футляра должно быть, м, не менее: при прокладке электрокабеля — 0,25;
бронированного кабеля связи — 0,15, а концы футляра должны выходить на 1 м в обе стороны от стенок пересекаемого газопровода.



Надземные газопроводы. Эти газопроводы в большей степени доступны надзору обслуживающего персонала, меньше подвержены деформациям, позволяют быстро устранять возможные неполадки и выполнять ремонтные работы без отключения потребителей. Газопроводы низкого и среднего давления допускается прокладывать по наружным стенам жилых и общественных зданий не ниже IV степени огнестойкости и отдельно стоящим несгораемым опорам, а газопроводы низкого давления с условным диаметром труб до 50 мм — по стенам жилых домов.

Надземные газопроводы следует проектировать с учетом компенсации продольных деформаций и при необходимости, когда не обеспечивается самокомпенсация, предусматривать установку компенсаторов (не сальниковых). Высота прокладки газопровода должна выбираться с учетом обеспечения его осмотра и ремонта. Под оконными проемами и балконами зданий не следует предусматривать фланцевые или резьбовые соединения на газопроводах. Газопроводы,  прокладываемые по наружным стенам зданий, эстакадам, опорам, а также стояки на выходе из земли при необходимости должны быть защищены от механических повреждений. Газопроводы должны иметь уклон не менее 0.003, в низших точках необходимо устанавливать устройства для удаления конденсата. Для указанных газопроводов должна предусматриваться теплоизоляция.

Минимальные расстояния по горизонтали в свету от надземных газопроводов, проложенных на опорах, до жилых и общественных зданий должны быть не менее 2 м. Расстояния в свету между совместно проложенными и пересекающимися надземными газопроводами и трубопроводами другого назначения должны приниматься при диаметре газопровода до 300 мм не менее диаметра газопровода, но не менее 100 мм. Расстояния между опорами надземных газопроводов следует определять в соответствии с требованиями действующих «Указаний по расчету стальных трубопроводов различного назначения».

Отключающие устройства. На газопроводах предусматривается установка отключающих устройств на вводах газопроводов в отдельные здания или их группы (два смежных здания и более), а также перед наружными (открытыми) газопотребляющими установками. На подземных газопроводах их следует устанавливать в колодцах мелкого заложения с компенсаторами. На газопроводах с условным проходом менее 100 мм следует применять преимущественно П-образные компенсаторы. При стальной арматуре, присоединяемой к газопроводам с помощью сварки, компенсаторы не устанавливаются.


Установка отключающих устройств на вводах газопроводов низкого давления должна предусматриваться, как правило, снаружи здания. Для арматуры, расположенной на высоте более 2,2 м, следует предусматривать площадки из негорючих материалов с лестницами или дистанционный привод. Для обслуживания арматуры, используемой редко, допускается предусматривать применение переносной лестницы.

При прокладке в одной траншее двух и более газопровод устанавливаемая запорная арматура должна быть смещена относительно друг друга на расстояние, обеспечивающее удобство обслуживания и ремонта.

Газопроводы внутри помещений. Внутри помещений газопроводы прокладываются открыто по стенам, параллельно полу (потолку). Протяженность газопроводов СУГ от стояков до газовых приборов минимальна. Не допускаются пересечения трубами жилых комнат, а при проходе через стены — дымовых и вентиляционных каналов. При креплении газопроводов к стенам необходимо соблюдать расстояния, обеспечивающие возможность осмотра и ремонта газопроводов и установленной на них запорной арматуры. Установка кранов упорной гайкой в сторону стены недопустима.

Взаимное расположение газопроводов и электропроводки внутри зданий должно удовлетворять следующим требованиям:
• от проложенного открыто электрического провода (электропровод)до стенки газопровода должно быть выдержано расстояние не менее 10 см (оно может быть уменьшено до 5 см при прокладке электропроводов в трубках);
• в месте пересечения газопровода с открыто проложенным электропроводом последний должен быть заключен в резиновую или эбонитовую трубку, выступающую на 10 см с каждой стороны газопровода;
• при скрыто проложенном электропроводе от стенки газопровода должно быть выдержано расстояние не менее 5 см, считая до края заделанной борозды.


В местах пересечения газопровода с другими трубопроводами (водопровод, канализация) их трубы не должны соприкасаться. Для отключения газа кроме крана на каждом стояке устанавливают краны на вводе в квартиру, в лестничной клетке (при лестничном стояке), на ответвлении от стояка к приборам в кухне и перед каждым прибором. При расположении стояка в кухне и установке в квартире только одного газового прибора (плиты без счетчика) отключающий кран на отводе от стояка можно не устанавливать. Газопроводы, прокладываемые внутри помещений, должны быть выполнены из стальных труб. Соединение труб следует предусматривать, как правило, на сварке. Резьбовые и фланцевые соединения допускаются только в местах установки запорной арматуры и газовых приборов. Разъемные соединения газопроводов должны быть доступны для осмотра и ремонта.

Прокладку газопроводов внутри зданий и сооружений следует предусматривать открытой. В помещениях предприятий бытового обслуживания, общественного питания и лабораторий допускается прокладывать подводящие газопроводы к отдельным агрегатам, газовым приборам в бетонном полу с последующей заделкой труб цементным раствором. При этом для труб должна предусматриваться противокоррозионная изоляция. В местах входа газопровода в пол и выхода из него должны предусматриваться футляры, выступающие над ними не менее чем на 3 см.

Принципиально устройство газопроводов для снабжения промышленных и коммунально-бытовых предприятий с повышенным расходом газа отличается возможностью использования среднего давления. По «Правилам безопасности в газовом хозяйстве» и СНиП 42-01-02 межцеховые газопроводы на промышленных предприятиях могут быть как подземными, так и надземными. Выбор способа прокладки межцеховых газопроводов зависит от степени насыщенности территории подземными коммуникациями, типа грунтов и покрытий, характера строительных сооружений и зданий, расположения цехов, потребляющих газ, и технико-экономических соображений. Как правило, на предприятиях предпочтение отдается надземной прокладке межцеховых газопроводов.

Схемы газоснабжения предприятий, как и способы прокладки газопроводов, разнообразны. При выборе схемы необходимо руководствоваться техническими и экономическими требованиями, а также требованиями надежности и безопасности: обеспечение необходимых параметров горючего газа (давление и расход) перед газовыми горелками теплоагрегатов; минимальные капитало- и металловложения (минимальные диаметры и длины газопроводов, число ГРП и ГРУ); обеспечение надежных и безопасных строительно-монтажных и пусконаладочных работ, эксплуатации.

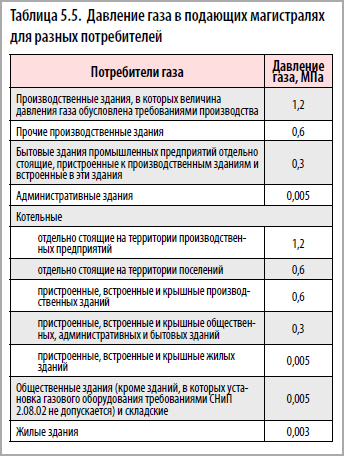

В зависимости от расхода и давления газа, режима работы теплоагрегатов, территориального расположения потребителей газа на предприятии и технико-экономических показателей и с учетом практики проектирования и эксплуатации различают несколько типовых схем газоснабжения промышленных и коммунально-бытовых предприятий.

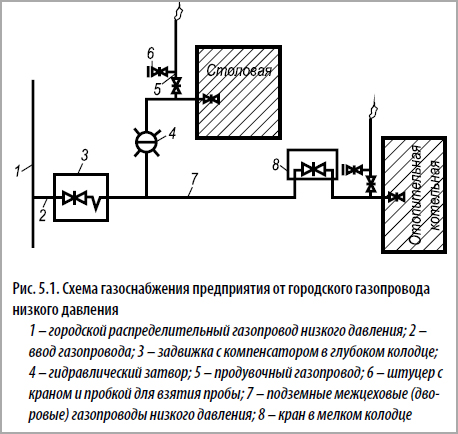

Коммунально-бытовые предприятия со сравнительно небольшим расходом газа и теплоагрегатами, работающими на газе низкого давления (фабрики-кухни, столовые, встроенные отопительные котельные с секционными котлами и др.), как правило, присоединяются к городским газопроводам низкого давления или резервуарным паркам (для комплексов автономного газоснабжения пропан-бутановыми смесями) (рис. 5.1).


Схема газоснабжения состоит из ввода газопровода с общим отключающим устройством, межцеховых газопроводов с отключающими устройствами перед каждым цехом, продувочных газопроводов и таких элементов, как контрольные трубки, контрольные проводники, конденсатосборники (для влажных газов), компенсаторы и др.

Общее отключающее устройство (задвижку) устанавливают на вводе газопровода. Оно предназначено для отключения подачи газа при ремонте или аварии системы газоснабжения. Продувочные газопроводы предназначены для удаления воздуха и газовоздушной смеси и заполнения системы чистым газом во время первоначального и последующих (после ремонтов межцеховых газопроводов или длительном отключении системы) пусков. Для определения качества продувки на продувочном газопроводе устанавливают штуцер с краном для отборапробы среды, состав которой может быть определен на газоанализаторе.

В рассматриваемой схеме газоснабжения условно принята подземная прокладка газопроводов. На схеме не показаны конденсатосборники: для централизованного газоснабжения применяется осушенный природный газ, а при использовании влажных горючих газов газопроводы прокладываются с уклоном и в низких точках системы устанавливаются конденсатосборники.

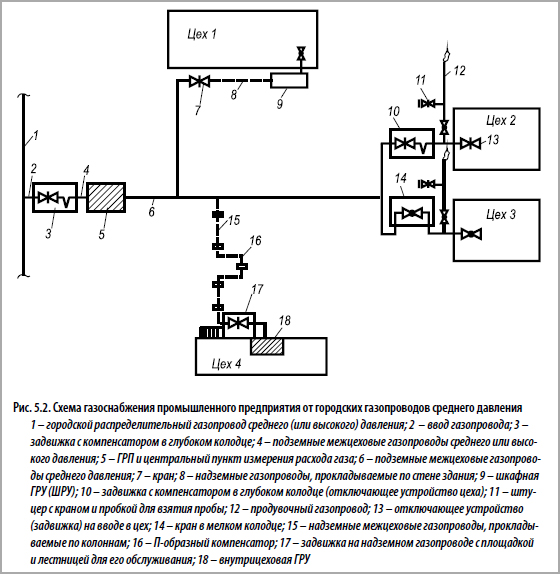

Средние и крупные промышленные предприятия присоединяются к городским распределительным газопроводам среднего или высокого давления (рис. 5.2). В качестве примера принято, что в цехах 2 и 3 теплоагрегаты работают на газе среднего давления (давление газа перед горелками агрегатов принято равным), а в цехах 1 и 4 — на газе низкого давления. После общего отключающего устройства на межцеховом газопроводе начального давления газа установлен газорегуляторный пункт (ГРП), предназначенный для снижения давления газа с высокого или среднего до среднего давления, необходимого для теплоагрегатов цехов 2 и 3 с учетом потерь давления. В здании ГРП смонтирован центральный пункт измерения расхода газа, предназначенный для хозяйственных расчетов предприятия с поставщиком. В цехах 1 и 4 для использования газа низкого давления дополнительно установлены газорегуляторная установка (ГРУ).

Для межцеховых газопроводов принята смешанная схема прокладки — подземная и надземная. Надземные газопроводы могут прокладываться по наружным стенам и несгораемым покрытиям промышленных зданий с производствами, отнесенными по пожарной опасности к категориям В,
Г и Д, а также по отдельно стоящим колоннам (опорам) и эстакадам из несгораемых материалов. Важное замечание: газопроводы высокого давления могут прокладываться по стенам производственных зданий только над окнами верхних этажей или по глухим стенам.


Диаметры газопроводов определяются гидравлическим расчетом при максимальном расходе газа с учетом перспективного роста потребления, связанного с развитием предприятия, и допустимых потерь давления. Все подземные стальные газопроводы защищаются от коррозии, вызываемой грунтом и блуждающими электрическими токами. Для этого применяются меры как пассивной, так и активной защиты.

К особенностям автономных систем газоснабжения, использующих низкие и средние давления, относится преимущественное использование горелок с принудительной подачей воздуха, оптимизированных для работы на газе низкого давления. В этом случае отпадает необходимость в редуцировании давления, как это необходимо делать при снабжении от централизованных магистралей природного газа (снижение давления в регуляторах достигает 0,1–0,2 МПа).
