Комплектная шланговая система PN 25, стандартное соединение для автоцистерны-TKW или ж.д.-цистерны EKW, полный комплект, система подвергается проверке водяным давлением в 37,5 бар, с аттестатом в соответствии с TRG 402
Исполнение: А = с длиной I = 4 м
Исполнение: В = с длиной I = 5 м
Наполнительный шланговый комплект EKW с предохранительным клапаном 25 бар и стравливающим оснащением
|
Заказ-Nr.
Исп. А |
Заказ-Nr.
Исп. В |
Исполнение |
| 25021 |
25221 |
Шланг высокого давления LPG 80, соединения: с одной стороны шаровой клапан DN 65 PN 40 с муфтой 3 1/4" ACME, накидной гайкой и заглушкой, с другой стороны фланец DN 80 PN 40 DIN 2635 |
| 25022 |
25222 |
Шланг высокого давления LPG 50, соединения: с одной стороны шаровой клапан DN 50 PN 40 с муфтой 3 1/4" ACME, накидной гайкой и заглушкой, с другой стороны фланец DN 50 PN 40 DIN 2635 |
Газовый уравнительный комплект TKW
|
Заказ-Nr.
Исп. А |
Заказ-Nr.
Исп. В |
Исполнение |
| 25023 |
25223 |
Шланг высокого давления LPG 50, соединения: с одной стороны шаровой клапан DN 50 PN 40 с муфтой 2 1/4i" ACME, накидной гайкой и заглушкой, с другой стороны фланец DN 50 PN 40 DIN 2635 |
| 25024 |
25224 |
Шланг высокого давления LPG 32, соединения: с одной стороны шаровой клапан DN 32 PN 40 с муфтой 2 1/4" ACME, накидной гайкой и заглушкой, с другой стороны фланец DN 32 PN 40 DIN 2635 |
Наполнительный шланговый комплект EKW с предохранительным клапаном 25 бар и стравливающим оснащением
|
Заказ-Nr.
исп. А |
Заказ-Nr.
исп. В |
Исполнение |
| 25031 |
25231 |
Шланг высокого давления LPG 80, соединения: с одной стороны шаровой клапан DN 65 PN 40 с
свободным фланцем DN 80 и глухим фланцем, с другой стороны фланец DN 80 PN 40 DIN 2635 |
Газовый уравнительный комплект EKW
|
Заказ-Nr.
Исп. А. |
Заказ-Nr.
Исп. В |
Исполнение |
| 25032 |
25232 |
Шланг высокого давления LPG 50, соединения: с одной стороны шаровой клапан DN 50 PN 40 с |
Другие исполнения по Вашему запросу |
Типовые комплектные шланговые системы для использования в странах СНГ и Балтийского региона
| Заказ-Nr. |
Исполнение |
| 25027 |
Шланг высокого давления для сжиженных углевородных газов, DN 50, длина 4 м, с предохранительным
клапаном и стравливающим оснащением, соединения: с одной стороны шаровой клапан DN 50, PN 40, с М60х4 накидной гайкой и заглушкой, с другой стороны фланец DN 50 PN 40 DIN 2635 |
| 25028 |
Шланг высокого давления для сжиженных углевородных газов, DN 50, длина 4 м, с предохранительным
клапаном и стравливающим оснащением, соединения: с одной стороны шаровой клапан DN 50, PN 40, с М60х4 накидной гайкой и заглушкой, с другой стороны накидная гайка М60х4 |
| 25029 |
Шланг высокого давления для сжиженных углевородных газов, DN 50, длина 5 м, с предохранительным
клапаном и стравливающим оснащением, соединения: с одной стороны шаровой клапан DN 50, PN 40, с М60х4 накидной гайкой, с другой стороны фланец DN 50 PN 40 DIN 2635 |
| 25030 |
Шланг высокого давления для сжиженных углевородных газов, DN 32, длина 10 м, с предохранительным
клапаном и стравливающим оснащением, соединения: с одной стороны шаровой клапан DN 32, PN 40, с М60х4 накидной гайкой и заглушкой, с другой стороны фланец DN 32 PN 40 DIN 2635 |
| 25037 |
Шланг высокого давления для сжиженных углевородных газов, DN 32, длина 4 м, с предохранительным
клапаном и стравливающим оснащением, соединения: с одной стороны шаровой клапан DN 32, PN 40, с М60х4 накидной гайкой и заглушкой, с другой стороны фланец DN 32 PN 40 DIN 2635 |
| 25039 |
Шланг высокого давления для сжиженных углевородных газов, DN 32, длина 7 м, с предохранительным
клапаном и стравливающим оснащением, соединения: с одной стороны шаровой клапан DN 32, PN 40, с М60х4 накидной гайкой и заглушкой, с другой стороны фланец DN 32 PN 40 DIN 2635 |
| 25042 |
Шланг высокого давления для сжиженных углевородных газов, DN 50, длина 7 м, с предохранительным
клапаном и стравливающим оснащением, соединения: с одной стороны шаровой клапан DN 50, PN 40, с М60х4 накидной гайкой и заглушкой, с другой стороны фланец DN 50 PN 40 DIN 2635 |
| 93016 |
Комплектный шланг высокого давления для сжиженных углевородных газов, DN 50, PN 25, 2", длина 6 м
электропроводен, температурная область: -40° С до +70° С, соединения: шаровой клапан DN 50 PN 40 с М60х4 накидной гайкой, фланец DN 50 PN 40 DIN 2635, предохранительный клапан, скоростной клапан, внешняя сторона фланца - под приварку |
| 93017 |
Комплектный шланг высокого давления для сжиженных углевородных газов, DN 50, PN 25, 2", длина 4 м
электропроводен, температурная область: -40° С до +70° С, соединения: фланец DN 50 PN 40 с шаровым клапаном DN 50 PN 40, фланец DN 50 PN 40 DIN 2635, предохранительный клапан, скоростной клапан, внешняя сторона фланца - под приварку |
| 93018 |
Комплектный шланг высокого давления для сжиженных углевородных газов, DN 50, PN 25, 2", длина 4 м
электропроводен, температурная область: -40° С до +70° С, соединения: фланец DN 50 PN 40 с шаровым клапаном DN 50 PN 40, фланец DN 50 PN 40 DIN 2635, предохранительный клапан, внешняя сторона фланца - под приварку |
|
 Механический рельсовый крюк, для ж.д.-цистерны для автоматической фиксации открытого состояния донного клапана, части из бронзы/латуни, (безыскровой), мощность 350 N, огнезащитный до 150 °С
Защепка, которая закрепляет крюк к рельсе, затягивается пружинным усилием. При передвижении ж.д.-цистерны защелка откидывается на 90°, отделяется от рельсы и донные клапана закрываются автоматически. При управлении на расстоянии есть также возможность отделения крюка.
| Заказ-Nr. |
Исполнение |
Вес |
| 25045 |
Механический рельсовый крюк |
5,8 |
|
 Пневматическое разъединительное оснащение, с фиксирующим тросом и цепью, для монтажа перед ж.д.-цистерной, с рамой, опорами, защитным корпусом и прибором указания положений (индуктивный сенсор), в соединении с 3/2-ходовым электро-магнитным клапаном возможно подключение установки к аварийной-системе
| Заказ-Nr. |
Исполнение |
| 25048 |
Оснащение с защитным корпусом |
| Заказ-Nr. |
Принадлежности |
| 19713 |
3/2-ходовой эл.маг.клапан, Ex-защита, для сжатого воздуха,макс. 10 бар, резьбовое соединение G 1/4", 230 V, 50 Hz |
| 19714 |
1/2-ходовой эл.маг.клапан, Ex-защита, для сжатого воздуха,макс. 10 бар, резьбовое соединение G 1/4", 24 V пост.ток |
| 25043 |
Прибор указания положений (индуктивный сенсор) для установки "Действие" |
| 26301 |
Реле-разъединитель, самобезопасный питающее напряжение 230 V, 50 Hz |
| 26305 |
Реле-разъединитель, самобезопасный,питающее напряжение, 230 V, 50 Hz, TUV-проверка |
|
 Установка-гибкие металлорукава PN 25, Тип FAS-G5, с двумя рукавами (жидкая и газовая фазы), для погрузки и разгрузки жидких газов для автоцистерны(TKW) или ж.д.-цистерны (EKW), комплектно собран и огрунтован
состоит из:
- Гибкий металлорукав DN 80 (жидкая фаза)
Соединение TKW муфта 3 1/4" ACME с накидной гайкой и заглушкой или Соединение EKW свободный фланец DN 80 с глухим фланцем
- Гибкий металлорукав DN 50 (газовая фаза)
Соединение TKW муфта 2 1/4" ACME с накидной гайкой и заглушкой или Соединение EKW свободный фланец DN 50 с глухим фланцем
- Шаровой клапан DN 50 или DN 80, FIRE-SAFE BS 6755, часть 2
- Механическая ERC-аварийная разрывная муфта DN 50 или DN 80, с расцепляющим механизмом
- Шаровой клапан 1/2" NPT для стравливания со шлангами LPG 10 для пропан/бутана или с нержавеющими шлангами для аммиака NH3
- Несущая конструкция с 2-мя элементами для установки в состоянии покоя
- Гидроусилитель с фиксацией в любом положении
Проверка/Приемка:
- аттестат 3.1.В EN 10 204
- TUV-аттест
-10 % рентген сварочных швов
Исполнение: А = для пропан/бутана
| Заказ-Nr. |
Исполнение |
| 25302 |
TKW |
| 25304 |
EKW |
Исполнение: В = для аммиака NH3
| Заказ-Nr. |
Исполнение |
| 25307 |
TKW |
| 25309 |
EKW |
Дополнительные услуги
| Заказ-Nr. |
Исполнение |
| 25392 |
Покраска комплектной установки |
| 25399 |
Рентген 100% сварных швов |
|
 Установка-гибкие металлорукава PN 25, Тип FAS-G7, с одним рукавом (жидкая фаза), для погрузки и разгрузки для автоцистерны(TKW) или ж.д.-цистерны (EKW), комплектно собран и огрунтован
Состоит из:
- Гибкий металлорукав DN 80 или DN 50, для TKW, соединение АСМЕ-муфта с накидной гайкой и заглушкой или для EKW, свободный фланец с глухим фланцем
- Шаровой клапан DN 50 или DN 80, FIRE-SAFE BS 6755, часть 2
- Механическая ERC-аварийная разрывная муфта DN 50 или DN 80, с расцепляющим механизмом
- Шаровой клапан 1 1/2" NPT для стравливания со шлангами LPG 10 для пропан/бутана или с нержавеющими шлангами для аммиака NH3
- Несущая конструкция с элементом для установки в состоянии покоя
- Гидроусилитель с фиксацией в любом положении
Проверка/Приемка:
- аттестат 3.1.В EN 10 204
- TUV-аттест
-10 % рентген сварочных швов
Исполнение: А = для пропан/бутана
Исполнение: В = для аммиака NH3
Гибкий металлорукав DN 80
|
Заказ-Nr.
исп. А |
Заказ-Nr.
исп. В |
Исполнение |
Соединение |
| 25451 |
25468 |
TKW |
3 1/4"АСМЕ |
| 25452 |
25469 |
EKW |
DN 80 |
Гибкий металлорукав DN 50
|
Заказ-Nr.
исп. А |
Заказ-Nr.
исп. В |
Исполнение |
Соединение |
| 25401 |
25464 |
TKW |
2 1/4"АСМЕ |
| 25402 |
25465 |
EKW |
DN 50 |
Дополнительные услуги
| Заказ-Nr. |
Исполнение |
| 25391 |
Покраска комплектной установки |
| 25398 |
Рентген 100% сварных швов |
|
|

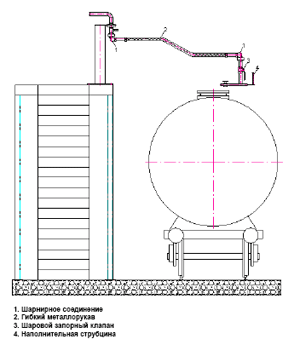

Гибкий металлорукав тип FAS, с шарнирными узлами, для подключения к ж.д. - цистернам российского образца
Использование установки позволяет обеспечить высокий уровень безопасности эксплуатации наполнительной эстакады, без необходимости проведения постоянной дегазации системы.
Для повышения уровня пассивно/активной безопасности рекомендуется дополнительная комплектация установки скоростными клапанами, а также разрывными предохранительными муфтами
| Заказ-Nr. |
Состоит из: |
| 25492 |
- Фланец DN 50
- Шарнирное соединение 1 1/2" - 1 1/2" NPT
- Гибкий металлорукав
- Шарнирное соединение 1 1/2" - 1 1/2" NPT
- Шаровой клапан
- Наполнительная струбцина
- Предохранительный клапан |
Дополнительное оборудование:
| Заказ-Nr. |
Исполнение |
| 12081 |
Скоростной клапан 2" тип FAS 266 I, PN 40 |
| 13135 |
Разрывная муфта 2" NPT IG, PN 25 |
|
 |
Шарнирное соединение PN 40, для пропан/бутана, проходной формы, 3-элементное, из стали, сварочные соединения, уплотнения из PTFE,
с аттестатом 3.1.В EN 10 204
3-элементное исполнение позволяет простую замену головки соединения.
| Заказ-Nr. |
Типоразмер |
Длина |
Вес |
| 25076 |
DN 50 |
170 |
8,8 |
| 25078 |
DN 80 |
175 |
12,0 |
|
 |
Шарнирное соединение PN 40, для пропан/бутана, проходной формы, 3-элементное, из стали, сварочные соединения, уплотнения из PTFE,
с аттестатом 3.1.В EN 10 204
3-элементное исполнение позволяет простую замену головки соединения.
| Заказ-Nr. |
Типоразмер |
Длина |
Вес |
| 25076 |
DN 50 |
170 |
8,8 |
| 25078 |
DN 80 |
175 |
12,0 |
|
 |
Шарнирное соединение PN 40, проходной формы, 2-элементное, сварочные соединения, уплотнения из PTFE, с аттестатом 3.1.В EN 10 204
Исполнение: А = из нержавеющей стали для аммиака NH3
Исполнение: В = из стали для пропан/бутана
|
Заказ-Nr.
Исп. А |
Заказ-Nr.
Исп. В |
Типоразмер |
Длина |
Вес |
| 25064 |
25084 |
DN 32 |
90 |
3,5 |
| 25066 |
25086 |
DN 50 |
145 |
7,2 |
| 25068 |
25088 |
DN 80 |
155 |
11,8 |
|
 |
Шарнирное соединение PN 25, для пропан/бутана, для шланговых и трубных соединений, уплотнения из PTFE
Исполнение: А = угловая форма 90°, из стали, с двух сторон NPT IG
Исполнение: В = прямая форма, из стали, с двух сторон NPT IG
Исполнение: С = прямая форма, из стали, с одной стороны NPT IG, с другой NPT AG
|
Заказ-Nr.
Исп. А |
Заказ-Nr.
Исп. В |
Заказ-Nr.
Исп. С |
Соединение
NPT |
Вес,
Исп. А |
Вес,
Исп. В |
Вес,
Исп. С |
| 25161 |
25171 |
25182 |
3/4" |
3,2 |
2,2 |
0,9 |
| 25162 |
25172 |
25183 |
1" |
3,2 |
2,2 |
0,9 |
| 25163 |
25173 |
25186 |
1 1/4" |
3,0 |
2,0 |
1,2 |
| 25164 |
25174 |
- |
1 1/2" |
5,9 |
5,4 |
- |
| 25165 |
25175 |
- |
2" |
5,6 |
5,0 |
- |
|
 |
Факел для безопасного сжигания пропан/бутана из подземных и наземных емкостей
Стабильная оцинкованная конструкция, 3 стабильных ножки с возможностью крепления,
с автоматическим запалом и контролем сгорания, 20 м кабель с розеткой, эл.магн. клапан 230 V 50 Hz
на входе, соединение 1 3/4" АСМЕ AG, высота ок. 3.500 мм, необходимая площадь ок. 9 м2
|
|
