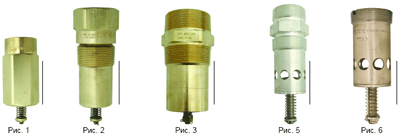

Скоростной клапан PN 25 С NPT-резьбой
| Заказ Nr |
Тип |
Соединение Вход |
Соединение Выход |
Соединение Жидкость |
Параметр закрывания газовая фаза Nm 3/ч при 1,7 бар |
Параметр закрывания газовая фаза Nm 3/ч при 7,0 бар |
Вес |
Рис |
| 12001 |
1519 A2 |
1" |
1" |
95 |
140 |
250 |
1,54 |
1 |
| 12002 |
A1519 A2 |
1" |
1" |
95 |
140 |
250 |
2,50 |
1 |
| 12003 |
1519 A3 |
1 1/2" |
1 1/2" |
225 |
325 |
570 |
1,54 |
1 |
| 12004 |
1519 B4 |
2" |
2" |
510 |
784 |
1420 |
2,50 |
1 |
| 12005 |
A1519 B4 |
2" |
2" |
510 |
784 |
1420 |
2,50 |
1 |
| 12006 |
A1519 A6 |
3" |
3" |
850 |
1270 |
2350 |
5,27 |
1 |
| 12007 |
FAS |
3" |
3" |
1190 |
1780 |
3290 |
5,50 |
1 |
| 12008 |
1519 C2 |
1 1/2"AG/1"IG |
1"IG |
95 |
140 |
250 |
1,10 |
2 |
| 12009 |
- |
3"AG |
3"AG/2"IG |
985 |
1400 |
2385 |
4,50 |
3 |
| 12010 |
A2137 A |
2"AG/1 1/4"IG |
2"AG/1 1/4"IG |
265 |
396 |
707 |
1,60 |
3 |
| 12011 |
2139 A |
3"AG/2"IG |
3"AG/2"IG |
620 |
750 |
1300 |
4,50 |
3 |
| 12012 |
3272 E |
3/4" |
3/4" |
30 |
40 |
75 |
0,18 |
4 |
| 12013 |
3272 G |
3/4" |
3/4" |
76 |
105 |
195 |
0,18 |
4 |
| 12014 |
A3272 G |
3/4" |
3/4" |
76 |
105 |
195 |
0,18 |
4 |
| 12015 |
3282 C |
1 1/4" |
1 1/4" |
190 |
255 |
461 |
0,36 |
4 |
| 12016 |
A3282 C |
1 1/4" |
1 1/4" |
190 |
255 |
461 |
0,40 |
4 |
| 12017 |
7574 |
1 1/2" |
1 1/2" |
340 |
430 |
795 |
0,68 |
4 |
| 12018 |
3292 B |
2" |
2" |
378 |
512 |
925 |
1,04 |
4 |
| 12019 |
A3292 C |
2" |
2" |
462 |
625 |
1064 |
1027 |
4 |
| 12022 |
A3500 P4 |
2" |
- |
568 |
863 |
1470 |
0,90 |
5 |
| 12023 |
A3500 R6 |
3" |
- |
568 |
908 |
1570 |
1,86 |
5 |
| 12024 |
A3500 V6 |
3" |
- |
950 |
1446 |
2510 |
1,86 |
5 |
| 12025 |
A4500 Y8 |
4" |
- |
1890 |
2518 |
4360 |
3,31 |
5 |
| 12028 |
A8523 |
3/4" |
3/4" |
57 |
146 |
250 |
0,23 |
6 |
| 12029 |
A7537 P4 |
2"AG |
2"AG/1 1/4"IG |
568 |
863 |
1470 |
1,54 |
6 |
| 12030 |
A7539 V6 |
3"AG |
3"AG/2"IG |
946 |
1446 |
2510 |
4,68 |
6 |
| 12031 |
1519 A4 |
2" |
2" |
378 |
512 |
925 |
2,50 |
1 |
| 12032 |
12472 |
3/4" |
3/4" |
15 |
20 |
35 |
0,15 |
4 |
| 12033 |
7572 FC |
3/4" |
3/4" |
75 |
- |
- |
0,23 |
8 |
| 12034 |
7580 FC |
1 1/4" |
3/4" |
132 |
- |
- |
0,50 |
8 |
| 12037 |
7572 C-14A |
3/4" |
3/4" |
- |
- |
- |
0,10 |
9 |
| 12038 |
2884 D |
3/4" |
1/4" |
- |
- |
- |
0,13 |
7 |
| 12041 |
3272 F |
3/4" |
3/4" |
48 |
77 |
135 |
0,15 |
4 |
| 12042 |
3282 A |
1 1/4" |
1 1/4" |
110 |
145 |
270 |
0,36 |
4 |
| 12043 |
A8525 |
1 1/4" |
1 1/4" |
134 |
290 |
525 |
0,60 |
6 |
| 12044 |
A7537 L4 |
2"AG |
2"AG/1 1/4"IG |
284 |
432 |
735 |
0,60 |
6 |
| 12046 |
A3500 L4 |
2" |
- |
290 |
435 |
650 |
0,90 |
5 |
| 12047 |
A3500 N4 |
2" |
- |
480 |
650 |
1170 |
0,90 |
5 |
| 12048 |
A3500 T6 |
3" |
- |
770 |
1024 |
1850 |
1,86 |
5 |
|
|
|
Скоростной клапан PN 40, тип FAS-F, ДЛЯ монтажа между двумя фланцами, корпус из нержавеющей стали X5CrNi18-10 (1.4301), пружина из нерж. cтали,
Исполнение: А = стандарт
Исполнение: В = с усиленной пружиной
| Заказ Nr |
Типоразмер |
для фланцев |
Параметр закрыв л/мин. жидкость |
Размеры A |
Размеры B |
Размеры C |
Размеры D |
Вес |
| 12070 |
1" DN |
25 |
45 |
25 |
10 |
43 |
68 |
0,3 |
| 12071 |
2" DN |
50 |
167 |
49 |
13 |
85 |
92 |
0,9 |
| 12072 |
2 1/2" DN |
65 |
224 |
61 |
13 |
94 |
105 |
1,2 |
| 12073 |
3" |
DN 80 |
378 |
72 |
13 |
96 |
127 |
1,7 |
| 12075 |
4" |
DN 100 |
791 |
96 |
16 |
119 |
157 |
2,5 |
| 12076 |
5" |
DN 125 |
1257 |
121 |
16 |
139 |
186 |
2,9 |
| 12077 |
6" |
DN 150 |
1764 |
142 |
19 |
183 |
216 |
3,3 |
| 12078 |
8" |
DN 200 |
2388 |
191 |
19 |
208 |
270 |
3,8 |
| 12079 |
10" |
DN 250 |
4035 |
245 |
22 |
287 |
324 |
4,3 |
|
|
|
Обратный клапан PN 25, с NPT-резьбой, с пружинной нагрузкой, металлическое уплотнение, монтаж - произвольный
| Заказ Nr |
Тип |
Соединен NPT |
Проп. сп. л/мин при d(р) 0,7 бар |
Матер |
Вес |
Рис |
| 12501 |
3146 |
3/4" |
60 |
Лат |
0,18 |
1 |
| 12502 |
A3146 |
3/4" |
60 |
Ст |
0,23 |
1 |
| 12503 |
3176 |
1 1/4" |
150 |
Лат |
0,36 |
1 |
| 12504 |
A3176 |
1 1/4" |
150 |
Ст |
0,40 |
1 |
| 12505 |
6586 C |
2" |
1020 |
Лат |
0,90 |
2 |
| 12506 |
A3186 |
2" |
662 |
Ст |
1,27 |
1 |
| 12507 |
A3196 |
3" |
1600 |
Ст |
2,81 |
1 |
| 12508 |
A6586 C |
2" |
1020 |
Ст |
1,02 |
2 |
| 12509 |
A3400 L4 |
2" |
1200 |
Ст |
1,00 |
3 |
| 12510 |
A3400 L6 |
3" |
2300 |
Ст |
1,90 |
3 |
|
|
|
Обратный клапан PN 40, с фланцами в соответствии с DIN 2635, корпус из GS-C25, конус из Niro, маркировка в соответствии с AD-требованиями
| Заказ Nr |
Типоразмер
DN |
L |
H |
Вес |
| 12511 |
15 |
130 |
66 |
3,6 |
| 12512 |
20 |
150 |
75 |
4,5 |
| 12513 |
25 |
160 |
80 |
5,5 |
| 12514 |
32 |
180 |
88 |
8,0 |
| 12515 |
40 |
200 |
105 |
11,5 |
| 12516 |
50 |
230 |
115 |
14,0 |
| 12517 |
65 |
290 |
135 |
23,0 |
| 12518 |
80 |
310 |
145 |
30,0 |
| 12519 |
100 |
350 |
175 |
47,0 |
| 12520 |
125 |
400 |
215 |
70,0 |
| 12521 |
150 |
480 |
240 |
96,0 |
|
|
|
Обратная заслонка PN 40, для монтажа между двумя фланцами, с мягкой прокладкой
Исполнение: А = Корпус из 1.4006, прокладка из Viton, для пропан/бутана
Исполнение: В = Корпус из 1.4571, прокладка из Viton, для пропан/бутана, с типовым допуском
Исполнение: С = Корпус из 1.4571, с PTFE-прокладкой для NH3, с типовым допуском
|
Заказ-Nr.
Исп. А |
Заказ-Nr.
Исп. В |
Заказ-Nr.
Исп. С |
Типоразмер
DN |
Длина
L |
Вес |
| 12531 |
12541 |
12561 |
15 |
16 |
0,12 |
| 12532 |
12542 |
12562 |
20 |
19 |
0,18 |
| 12533 |
12543 |
12563 |
25 |
22 |
0,29 |
| 12534 |
12544 |
12564 |
32 |
28 |
0,50 |
| 12535 |
12545 |
12565 |
40 |
32 |
0,66 |
| 12536 |
12546 |
12566 |
50 |
40 |
1,23 |
| 12537 |
12547 |
12567 |
65 |
46 |
1,55 |
| 12538 |
12548 |
12568 |
80 |
50 |
2,35 |
| 12539 |
12549 |
12569 |
100 |
60 |
3,63 |
|
