Насосы и насосные агрегаты FAS для СУГ и аммиака
- Корпус – ASTM А536.
- Механическое торцевое уплотнение.
- Свободный вал.
Насосные агрегаты Corken FD относятся к типу турбинных или вихревых насосов.
Насосы серии Corken FD для пропан - бутана, зарекомендовали себя при эксплуатации в составе автомобильных газозаправочных станций – АГЗС. Предназначены для подачи СУГ на топливораздаточные колонки (ТРК).

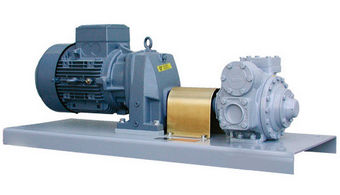

Насосные агрегаты Corken тип Z относятся к классу дифференциальных роторных насосов, специально оптимизированных для работы с пропан-бутаном. Они отличаются надежностью, низким уровнем эксплуатационных затрат, эффективностью применения в системах средней производительности. Хорошо зарекомендовали себя при эксплуатации в составе ГНС, автомобилей-газовозов. Как правило, данные устройства используются в составе блочно-технологических комплексов (БТК) и узлов слива. Использование качественных материалов обеспечивает долговечность эксплуатации.
материал корпуса - ASTM А536
механическое торцевое уплотнение
скорость вращения – до 3000 об/мин
мощность двигателя – 5,5 кВт
муфта, защитный кожух
смонтирован на стальной раме, огрунтован и окрашен
производительность - до 180 л/мин
тип – шиберный
для наземных емкостей
исполнение – с редукторным мотором
материал корпуса - ASTM А536
механическое торцевое уплотнение
мощность двигателя – 7,5 кВт
муфта, защитный кожух
смонтирован на стальной раме, огрунтован и окрашен
производительность - до 220 л/мин
тип – шиберный
для наземных емкостей
материал корпуса - ASTM А536
механическое торцевое уплотнение
мощность двигателя – 10 кВт
муфта, защитный кожух
смонтирован на стальной раме, огрунтован и окрашен
производительность - до 490 л/мин
тип – шиберный
для наземных емкостей
исполнение – с редукторным мотором
материал корпуса - ASTM А536
механическое торцевое уплотнение
мощность двигателя – 10 кВт
муфта, защитный кожух
смонтирован на стальной раме, огрунтован и окрашен
производительность - до 490 л/мин
Тип – вихревой
Исполнение – фланцы в соответствии с DIN2635
180 л/мин
Тип – вихревой
Исполнение – NPT-резьбовые фланцы
309 л/мин
Тип – вихревой
Исполнение – с ANSI-фланцем для подключения к одному клапану
424 л/мин
Тип – вихревой
Исполнение – с ANSI-фланцем для подключения к одному клапану
1390 л/мин
Модельный ряд насосных агрегатов Blackmer позволяет выбрать оборудование для любых условий эксплуатации и типов работ. Высокая производительность, бесперебойная работа, низкие эксплуатационные, энергетические расходы являются основными преимуществами насосов для сжиженного газа Blackmer.
Надежные и долговечные насосные агрегаты Blackmer прекрасно зарекомендовали себя для использования в промышленном производстве, коммерческой деятельности и других областях экономики и сельского хозяйства.
| № п/п |
FAS № | Наименование | Произв-ть, л/мин, |
| 1 | 21311* | тип FAS-LGB-1” | 20 |
| 2 | 21312* | тип FAS-LGB-1”Р | 35 |
| 3 | 21313 | тип FAS –LG-1-1/4” | 50 |
| 4 | 21314 | тип FAS –LG-1-1/2” | 90 |
| 5 | 21354** | тип FAS-LG L-1-1/2” | 90 |
| 6 | 21315 | тип FAS-LG-2”Е | 220 |
| 7 | 21316 | тип FAS-LG-3” | 490 |
*Насосы оснащены внутренним предохранительным клапаном (не предназначенным для постоянной работы) с соединением к обратному трубопроводу в емкость, при продолжительной эксплуатации дополнительно должен использоваться внешний байпасный клапан.
**Оборудование с более высокой производительностью мотора могут достигать максимального дифференциального давления 10 бар при более низкой производительности.
Открытовихревые модели серий FAS NZ и AP разработаны специально для работы со сжиженными углеводородными газами при эксплуатации в температурных условиях от -40 до +50°С. Насосные агрегаты FAS NZ и AP за счет двойной всасывающей ступени обеспечивают стабильную подачу продукта при высоте всасывания до 5 м независимо от состава пропан-бутановой смеси, температурных факторов.
Модели серии NZ и AP отличаются значительно сниженным потреблением электроэнергии, компактной конструкцией. Оптимизация гидравлических контуров жидкой фазы СУГ позволила снизить уровни шума, вибраций, а также обеспечить эксплуатационные преимущества. Модели серии NZ компактны, могут успешно применяться для модернизации существующих объектов.
- Многофункциональное торцевое уплотнение вала.
- Фланцы со шлифованной поверхностью.
- Муфта и защитный кожух.
- Общая стальная рама усиленного типа, огрунтована, окрашена.
| FAS № | Наименование | Произв-ть, л/мин |
| 21786 | Открытовихревой насосный агрегат AP 36-8 | 100 |

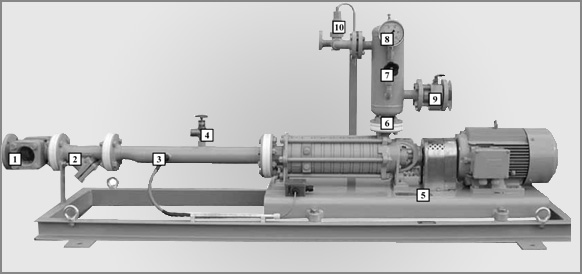

Самовсасывающая установка имеет на входе смотровое окошко для определения прохождения жидкой фазы, а также фильтр-грязеуловитель с величиной ячейки фильтрующего элемента 0,25 мм для очистки газа от механических примесей.
Установка поставляется в двух типоразмерах:
- самовсасывающий открытовихревой насосный агрегат, с электромотором, с муфтой, защитным кожухом на общей раме, производительностью 100 л/мин, макс. диф. давление -1,4 МПа.
- самовсасывающий открытовихревой насосный агрегат, с электромотором, с муфтой, защитным кожухом на общей раме, производительностью 50 л/мин, макс. диф. давление -1,4 МПа.
Принципиально важным является тот факт, что для обеспечения бесперебойной работы насоса на конце всасывающего трубопровода должен быть расположен донный обратный клапан.
Технические характеристики:
| Характеристики: | FAS 21707 | FAS 21708 |
| Производительность, литр/мин | 50 | 100 |
| Дифференциальное давление, бар: | 14 | 14 |
| Материалы насоса: | ||
| - корпус | GGG4.3 | GGG4.3 |
| - крыльчатка | SoMs | SoMs |
| - вал | 1.4021 | 1.4021 |
| Общий вес, кг | 266 | 283 |
| Вход: | Ду 65 | Ду 65 |
| Выход: | Ду 32 | Ду 32 |
| Мощность электродвигателя, кВт: | 5,0 | 5,0 |
Комплекс поставляется в собранном виде. Это позволяет до минимума сократить время монтажа комплекса.
Насосные агрегаты для сжиженного углеводородного газа разрабатываются специально для безопасной работы на газонаполнительных пунктах с несколькими резервуарами с топливом. Они удобны для наполнения бытовых газовых баллонов, обслуживания автомобилей на заправочных станциях, систем автономного газоснабжения.
Представленные в каталоге насосы промышленных серий Z2000, FD-150 подходят для перекачки СУГ, аммиака и различных технологических газов, включая бутадиен, водород, гелий, хлор, пропан, бутан. Они имеют среднюю и высокую производительность, предназначены для транспортировки топлива в жидкой фазе. Насосы успешно используются на АГЗС, ГЗС для обслуживания потребителей.
Конструкция и принцип действия
По типу силового воздействия на рабочую среду насосы для СУГ относятся к динамическим агрегатам. Такое оборудование оптимально для обслуживания большого потока сжиженного топлива, обеспечивает равномерную подачу.
Классификацию насосов для АГЗС, ГЗС производят по следующим признакам:
- по типу симметрии конструкции — на горизонтальные и вертикальные;
- расположению входа — с осевым, боковым, двухсторонним;
- числу степеней сжатия — одно-, двух-, многоступенчатые;
- типу всасывания — самовсасывающие, погружные, полупогружные.
По виду рабочего механизма используются центробежные лопастные, вихревые, роторные, шнековые насосные агрегаты. Тип механизма и конструкции выбирается с учетом условий эксплуатации. Например, горизонтальные насосы Z2000 способны поддерживать высокую скорость потока. Уплотнительные материалы и покрытия подбираются с учетом вида газа. Вихревые насосы ФД-150 способны поддерживать высокое давление при малой подаче и при этом обеспечивают равномерность газового потока.
Для всех моделей доступна покупка опционных комплектующих по цене производителя.
